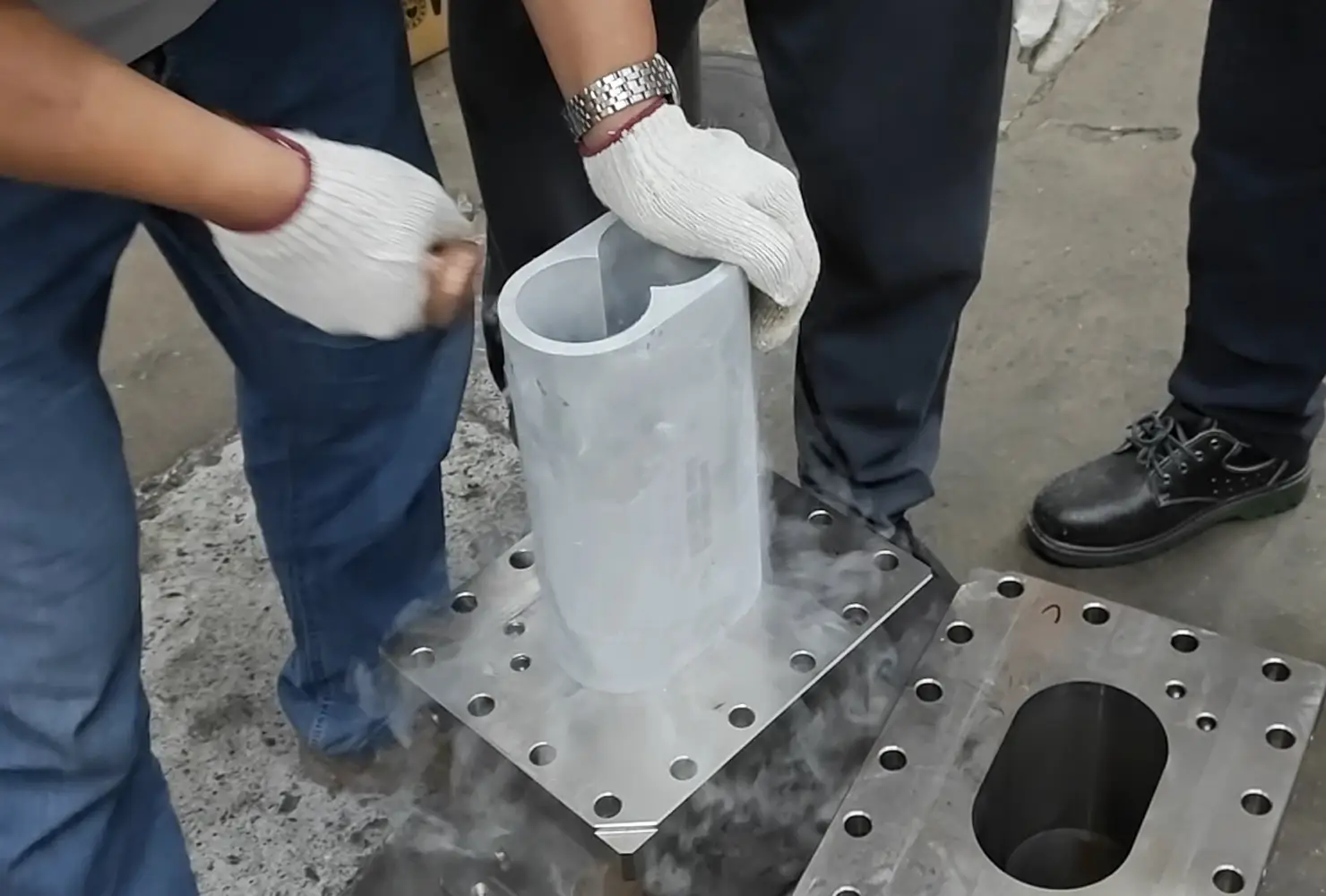

在材料改性、刀具加工、模具處理、樣品儲存等工業場景中，液氮罐通過超低溫儲存，可維持工件、樣品的性能穩定性，延長保存時間，但不少用戶在使用過程中，會遇到工件經液氮罐超低溫儲存后出現開裂的問題，表現為工件表面出現裂紋、破損，甚至直接斷裂，不僅造成工件報廢、增加生產成本，還可能影響生產進度和樣品完整性。深入剖析液氮罐儲存工件開裂的核心原因，結合不同材質工件的儲存特點，提供可落地的規避方案和應急處理技巧，助力用戶減少工件開裂概率，提升超低溫儲存合格率。

　　工件經液氮罐超低溫儲存后開裂的本質，是儲存過程中工件內部產生過大的熱應力和組織應力，超出工件本身的承受能力，進而導致裂紋產生。液氮罐的降溫速率、保溫時間、工件預處理、材質特性、取放操作等，都會影響應力的產生與釋放，任何一個環節把控不當，都可能引發工件開裂。

　　一、液氮罐儲存工件開裂的核心原因

　　結合不同材質(合金、刀具、模具等)工件的儲存經驗，工件開裂的原因主要分為5類，覆蓋設備參數設置、工件預處理、材質特性等多個維度，用戶可對照排查：

　　1. 降溫速率過快(最常見原因)

　　將工件直接放入液氮罐，降溫速率過快，會導致工件表面與內部溫差急劇增大，表面快速收縮，內部溫度較高、收縮較慢，進而產生巨大的熱應力，當熱應力超出工件材質的抗拉強度時，就會出現開裂。尤其是高硬度、高脆性材質(如高速鋼、硬質合金)，對降溫速率極為敏感，過快降溫極易引發開裂。

　　2. 保溫儲存時間不足或過長

　　保溫儲存階段的核心作用是釋放工件內部應力，若保溫儲存時間不足，工件內部應力無法充分釋放，冷卻后應力集中，易導致開裂;若保溫儲存時間過長，工件內部組織發生異常變化，材質變脆，也會增加開裂概率。不同材質、不同尺寸的工件，所需保溫儲存時間不同，盲目設置保溫參數，極易引發問題。

　　3. 工件預處理不到位

　　工件放入液氮罐儲存前，若未進行合理的預處理，也是導致開裂的重要原因。例如，工件表面有裂紋、劃痕、毛刺，超低溫儲存過程中應力會在缺陷處集中，引發開裂;工件未進行淬火、回火預處理，材質硬度不均，降溫時收縮不一致，產生應力差;工件表面有油污、水分，超低溫儲存時油污凝固、水分結冰，會加劇應力集中，導致開裂。

　　4. 工件材質與結構問題

　　部分工件材質本身脆性較大、韌性不足(如部分高碳合金)，或工件結構不合理(如壁厚不均、有尖角、鏤空過多)，超低溫儲存過程中應力無法均勻分布，易在薄弱部位產生裂紋。此外，工件內部存在雜質、氣孔，也會降低材質強度，增加超低溫儲存開裂的概率。

　　5. 取放及復溫過程操作不當

　　工件從液氮罐取出后，若復溫速率過快，工件表面與內部溫差再次增大，產生二次應力，也會導致開裂。不少用戶為提高效率，將超低溫儲存后的工件直接取出放在常溫環境中，或用熱水、熱風快速復溫，極易引發裂紋;同時，取放工件時操作粗暴，導致工件碰撞、擠壓，也會誘發開裂。

　　二、液氮罐儲存工件開裂的規避方案

　　針對上述成因，結合不同材質工件的儲存特點，從參數設置、預處理、操作規范等方面，提供全方位的規避方案，可大幅降低工件開裂概率：

　　1. 優化降溫參數，控制應力產生

　　根據工件材質和尺寸，合理控制降溫速率：高硬度、高脆性材質(高速鋼、硬質合金)，采用階梯式降溫，先將工件放入預冷設備降溫至-50℃左右，再轉入液氮罐，降溫速率控制在1-5℃/min;普通合金、模具等韌性較好的材質，降溫速率控制在5-10℃/min，避免過快降溫。合理設置保溫儲存時間，一般按工件厚度計算，每10mm保溫儲存1-2小時，確保應力充分釋放，同時避免保溫過長導致材質變脆。

　　2. 做好工件預處理，消除潛在隱患

　　放入液氮罐儲存前，對工件進行全面檢查，去除表面裂紋、劃痕、毛刺，修復表面缺陷;根據工件材質，進行淬火、回火預處理，使材質硬度均勻，提升韌性，減少超低溫儲存開裂風險;徹底清理工件表面的油污、水分，可用無水乙醇擦拭，晾干后再放入液氮罐，避免油污、水分加劇應力集中。

　　3. 優化工件擺放與結構，均勻分布應力

　　在液氮罐內擺放工件時，避免工件相互碰撞、擠壓，確保工件受力均勻，可使用專用支架分隔擺放;對于壁厚不均、有尖角的工件，可在薄弱部位包裹保溫棉，減緩降溫速率，避免應力集中;若工件結構不合理，可在儲存前進行結構優化，減少鏤空、尖角等易開裂部位。

　　4. 規范取放及復溫操作，釋放殘余應力

　　工件從液氮罐取出后，采用緩慢復溫方式：先將工件放入過渡容器，置于陰涼通風處，讓溫度自然回升至-50℃左右，再取出放在常溫環境中，自然升溫至室溫，避免快速復溫產生二次應力。對于高精密、高脆性工件，可采用階梯式復溫，逐步提升溫度，充分釋放殘余應力;取放工件時輕拿輕放，避免碰撞、擠壓。

　　5. 針對性選擇儲存工藝，適配材質特性

　　對于高脆性、易開裂的工件，可采用“預冷-低溫儲存-保溫-復溫”的階梯式儲存工藝，減少應力突變;對于大型、復雜工件，可采用分區儲存方式，確保工件各部位降溫、保溫均勻，避免局部應力集中;選擇適配的液氮罐型號，確保罐內溫度均勻穩定。

　　三、工件開裂后的應急處理與后續改進

　　1. 應急處理：若發現工件經液氮罐儲存后開裂，立即停止該批次工件儲存，檢查開裂程度，若裂紋較小、不影響使用，可進行修復處理(如焊接、打磨);若裂紋較大、無法修復，直接報廢，避免后續使用中發生斷裂引發安全事故。

　　2. 后續改進：分析開裂原因，針對性調整儲存參數(如降低降溫速率、延長保溫儲存時間);優化工件預處理流程，消除表面缺陷和材質不均問題;若為材質或結構問題，調整工件材質或優化結構，規范取放及復溫操作，避免同類問題再次發生。

　　總結：液氮罐儲存工件開裂，核心是應力控制不當或工件本身存在隱患，通過優化儲存參數、做好預處理、規范操作，即可有效規避。結合工件材質特性，針對性調整儲存工藝，不僅能減少工件報廢率、降低生產成本，還能提升超低溫儲存效果，充分發揮液氮罐的設備效能。
